جی پی اس و بیس استیشن D-RTK 3 نقشه برداری دی جی آی | DJI D-RTK 3 Multifunctional Station | آر تی کی

📡 معرفی جی‌پی‌اس و بیس استیشن نقشه‌برداری DJI D-RTK 3

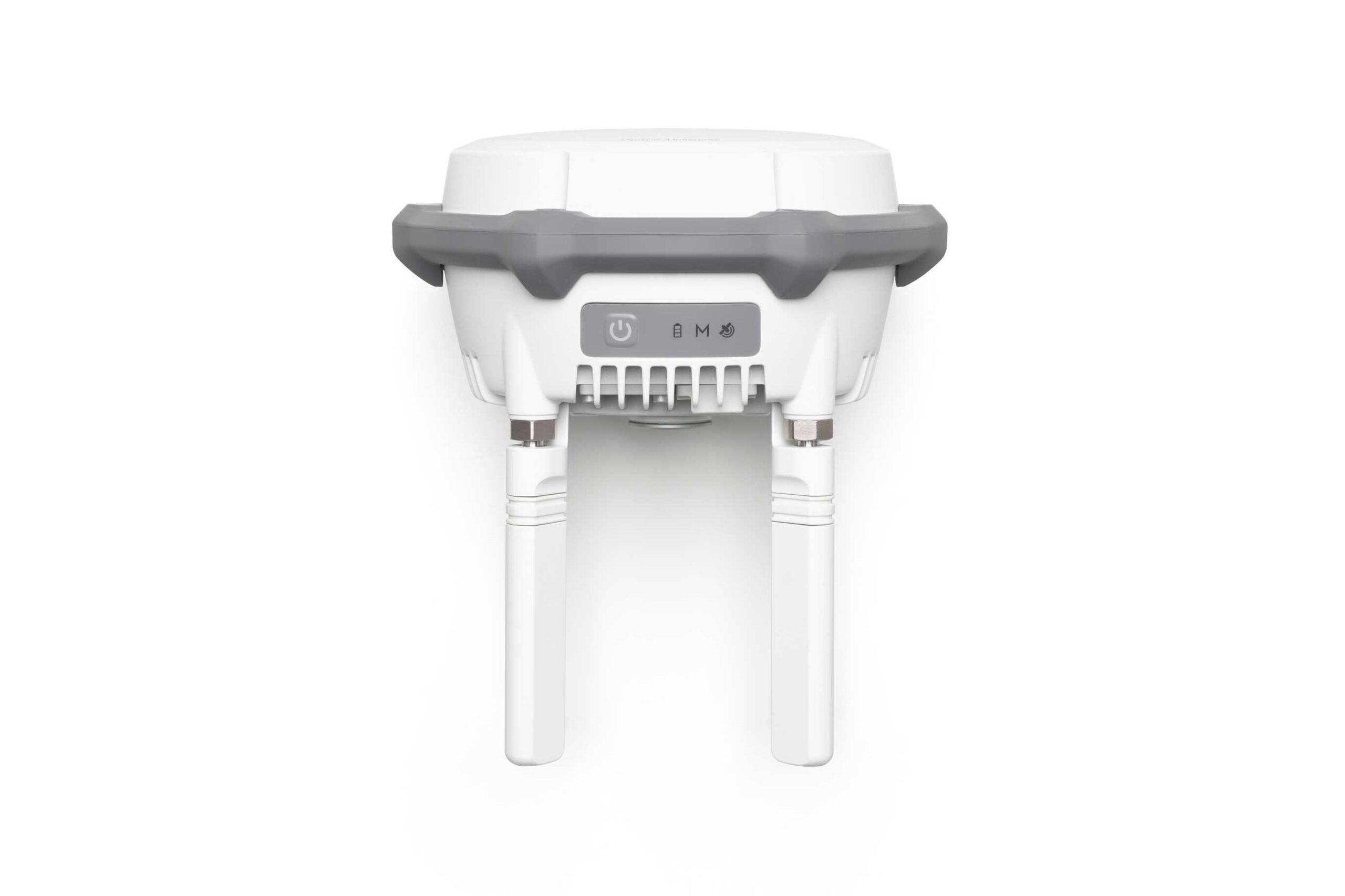

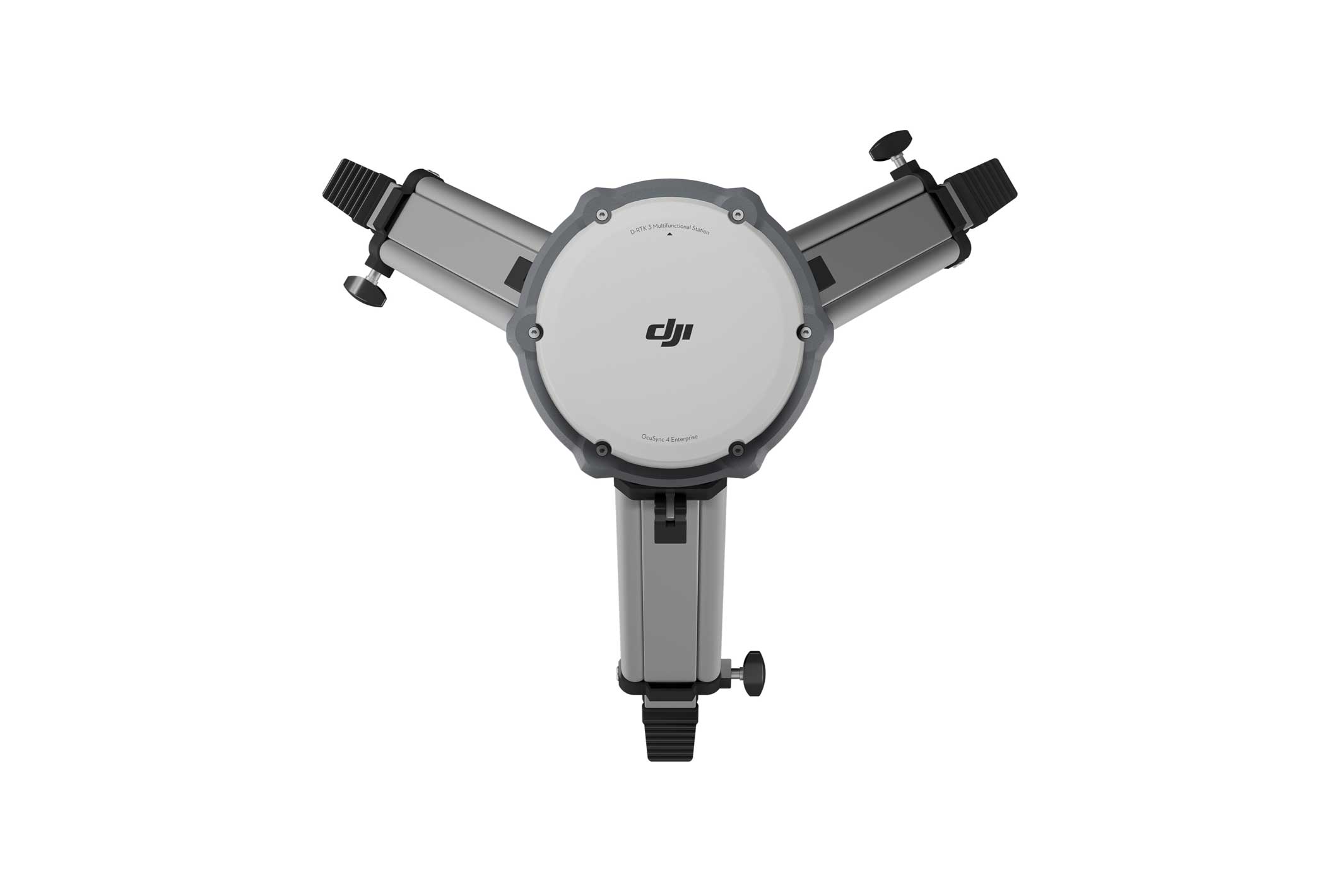

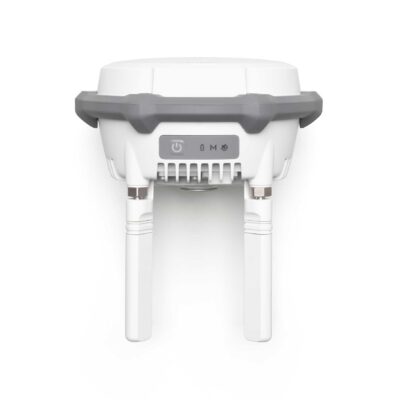

جی‌پی‌اس و بیس استیشن DJI D-RTK 3 Multifunctional Station یک ایستگاه موقعیت‌یابی دقیق و چندمنظوره برای عملیات پهپادی حرفه‌ای، نقشه‌برداری هوایی و پروژه‌های صنعتی است. این دستگاه با بهره‌گیری از گیرنده‌های پیشرفته GNSS و آنتن‌های جهت‌دار، امکان دریافت اطلاعات ماهواره‌ای و ارائه داده‌های موقعیت‌یابی دقیق را برای پهپادهای سازگار DJI فراهم می‌کند.

این ایستگاه علاوه بر عملکرد به‌عنوان Base Station برای موقعیت‌یابی RTK، از حالت‌های Rover Station برای برداشت نقاط زمینی و Relay Station برای تقویت ارتباط پهپاد و ریموت کنترل نیز پشتیبانی می‌کند. به همین دلیل، D-RTK 3 تنها یک بیس استیشن ساده نیست و می‌تواند در بخش‌های مختلف یک پروژه نقشه‌برداری یا عملیات پهپادی مورد استفاده قرار گیرد.

این دستگاه با پشتیبانی از چندین منظومه ماهواره‌ای، باتری داخلی، استاندارد محافظتی IP67 و وزن تقریبی ۱.۲۶ کیلوگرم طراحی شده است تا در پروژه‌های میدانی و محیط‌های کاری حرفه‌ای عملکرد قابل‌اعتمادی ارائه دهد.

🛰️ موقعیت‌یابی دقیق با فناوری GNSS و RTK

یکی از مهم‌ترین قابلیت‌های DJI D-RTK 3 پشتیبانی از سیستم‌های ماهواره‌ای مختلف و فناوری RTK است. این فناوری با استفاده از داده‌های تصحیح موقعیت، امکان دستیابی به دقت بسیار بالاتر از موقعیت‌یابی معمولی ماهواره‌ای را فراهم می‌کند و برای نقشه‌برداری هوایی، برداشت نقاط کنترل و عملیات صنعتی دقیق اهمیت زیادی دارد.

• پشتیبانی از GNSS چندمنظومه‌ای: سازگار با GPS، BeiDou، Galileo، GLONASS و QZSS.

• پشتیبانی از RTK: ارائه داده‌های تصحیح موقعیت برای افزایش دقت عملیات پهپادی سازگار.

• دقت RTK در حالت برداشت ثابت: افقی ۰.۸ سانتی‌متر + ۱ ppm و عمودی ۱.۵ سانتی‌متر + ۱ ppm، تحت شرایط اندازه‌گیری مناسب.

• پشتیبانی از چند پهپاد: امکان ارائه داده‌های موقعیت‌یابی به چند پهپاد سازگار به‌صورت هم‌زمان در حالت Base Station.

دقت نهایی به شرایط دریافت سیگنال ماهواره‌ای، موانع محیطی، تداخل الکترومغناطیسی، وضعیت ماهواره‌ها و نحوه کالیبراسیون ایستگاه بستگی دارد؛ بنابراین اعداد اعلام‌شده، مقادیر آزمایشگاهی تحت شرایط مشخص هستند.

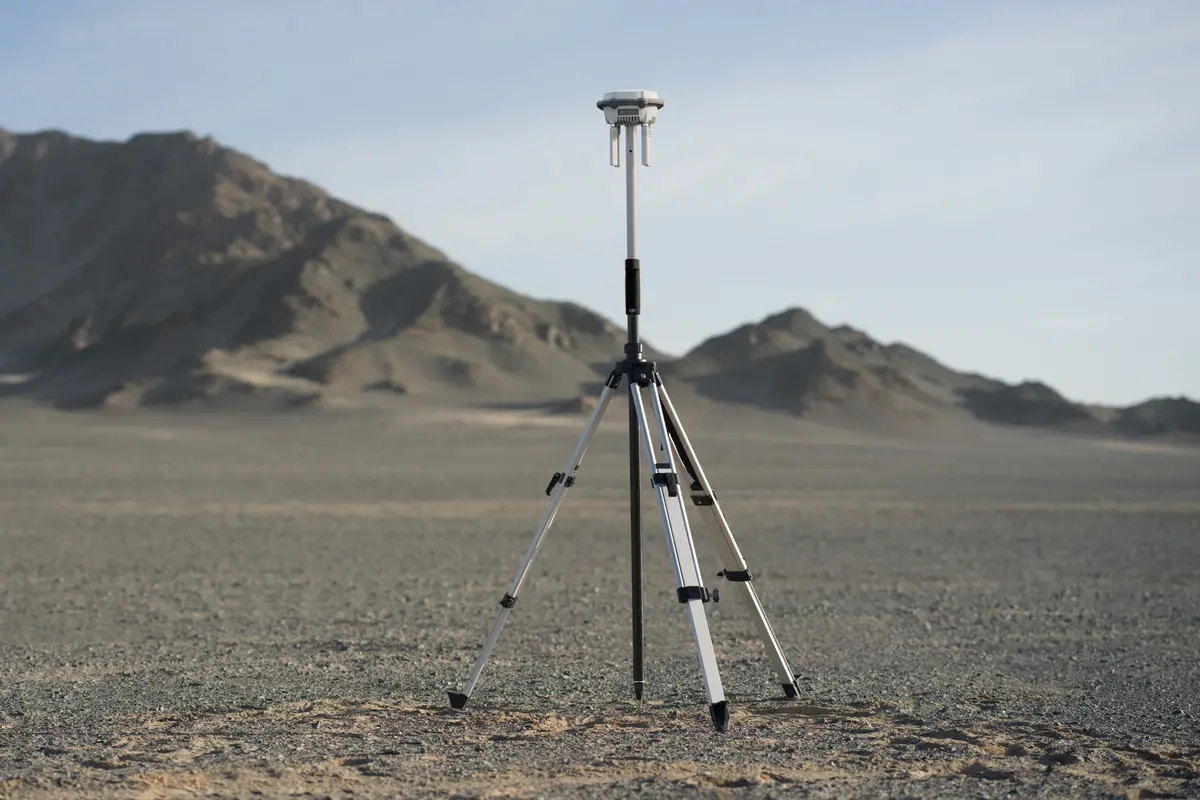

📍 حالت Base Station؛ ایستگاه مرجع موقعیت‌یابی

در حالت Base Station، دستگاه D-RTK 3 داده‌های مرجع و تصحیح موقعیت را برای پهپادهای سازگار ارسال می‌کند. این قابلیت برای پروژه‌هایی که به دقت بالا و تکرارپذیری مسیر پرواز نیاز دارند، مانند نقشه‌برداری هوایی، مدل‌سازی سه‌بعدی و برداشت اطلاعات از زمین، کاربرد دارد.

• موقعیت‌یابی دقیق: کمک به افزایش دقت اطلاعات مکانی در عملیات پهپادی سازگار.

• پوشش ارتباطی گسترده: حداکثر فاصله اعلام‌شده در این حالت، بسته به پهپاد و استاندارد منطقه، متفاوت است.

• آنتن‌های جهت‌دار خارجی: مجهز به چهار آنتن OcuSync 4 برای ارتباط پایدارتر.

• کاربرد حرفه‌ای: مناسب برای پروژه‌های نقشه‌برداری، برداشت داده و عملیات صنعتی نیازمند موقعیت‌یابی دقیق.

برد ارتباطی به مدل پهپاد، مقررات رادیویی کشور، وجود موانع و میزان تداخل بستگی دارد و نباید حداکثر برد اعلام‌شده را به‌عنوان برد تضمین‌شده در همه شرایط در نظر گرفت.

📶 حالت Relay Station؛ افزایش پوشش ارتباطی پهپاد

D-RTK 3 می‌تواند در حالت Relay Station به‌عنوان ایستگاه رله ارتباطی عمل کند. در این حالت، دستگاه در موقعیتی مرتفع و با دید مناسب نصب می‌شود تا ارتباط بین پهپاد و ریموت کنترل را در محیط‌هایی با موانع یا محدودیت پوشش بهبود دهد.

• تقویت پوشش ارتباطی: کمک به برقراری ارتباط در محیط‌های دارای موانع یا نقاط دشوار.

• سیستم انتقال تصویر O4 Enterprise: پشتیبانی از فناوری ارتباطی سازمانی DJI.

• چهار آنتن جهت‌دار: طراحی‌شده برای بهبود کیفیت لینک ارتباطی.

• نصب در موقعیت مرتفع: برای عملکرد بهتر، انتخاب مکانی باز و بدون مانع اهمیت دارد.

عملکرد این حالت به پهپاد و ریموت کنترل سازگار، نسخه نرم‌افزار، شرایط محیطی و مقررات فرکانسی منطقه بستگی دارد. حالت رله در تمام کشورها و مناطق در دسترس نیست.

📐 حالت Rover Station؛ برداشت نقاط نقشه‌برداری

در حالت Rover Station، دستگاه به‌صورت یک گیرنده نقشه‌برداری قابل‌حمل برای برداشت مختصات نقاط زمینی استفاده می‌شود. این قابلیت در کنار اپلیکیشن DJI Enterprise و نرم‌افزار DJI Terra می‌تواند بخشی از فرایند نقشه‌برداری دقیق و تهیه داده‌های مرجع زمینی باشد.

• برداشت نقاط کنترل: ثبت مختصات نقاط زمینی برای پروژه‌های نقشه‌برداری.

• اندازه‌گیری با شیب: پشتیبانی از اندازه‌گیری مایل در محدوده زاویه‌ای ۰ تا ۶۰ درجه.

• اتصال بلوتوث: ارتباط با دستگاه‌های موبایل سازگار از طریق Bluetooth 5.1.

• پردازش داده‌ها: پشتیبانی از گردش کارهای نقشه‌برداری و پردازش داده‌های خام ماهواره‌ای در نرم‌افزارهای سازگار.

در این حالت، دقت اندازه‌گیری به منبع تصحیح RTK، شرایط ماهواره‌ای، کالیبراسیون و روش برداشت بستگی دارد. برای استفاده حرفه‌ای، لازم است تجهیزات و نرم‌افزارهای مورد استفاده با این دستگاه سازگار باشند.

🌐 پشتیبانی از چند منظومه ماهواره‌ای و فرکانس

گیرنده GNSS در DJI D-RTK 3 برای دریافت داده از چند منظومه اصلی ماهواره‌ای طراحی شده است. پشتیبانی از فرکانس‌های مختلف، امکان دریافت داده‌های ماهواره‌ای متنوع را فراهم می‌کند و به بهبود عملکرد موقعیت‌یابی در شرایط مناسب کمک می‌کند.

• GPS: پشتیبانی از باندهای L1، L2 و L5.

• BeiDou: پشتیبانی از چندین باند شامل B1، B2 و B3.

• Galileo: پشتیبانی از E1، E5a، E5b و E6.

• GLONASS: پشتیبانی از باندهای L1 و L2.

• QZSS و L-Band: پشتیبانی از سیگنال‌های سازگار این سامانه‌ها.

🔋 باتری داخلی و روش تأمین انرژی

این ایستگاه به باتری داخلی لیتیوم‌پلیمری با ظرفیت ۶۵۰۰ میلی‌آمپر ساعت و انرژی ۴۶.۸ وات‌ساعت مجهز است. مدت کارکرد به حالت استفاده و شرایط محیطی بستگی دارد و امکان تغذیه از طریق USB-C نیز برای استفاده‌های طولانی‌تر در نظر گرفته شده است.

• ظرفیت باتری: ۶۵۰۰ میلی‌آمپر ساعت.

• انرژی باتری: ۴۶.۸ وات‌ساعت.

• مدت کارکرد در حالت Base Station: حدود ۷ ساعت.

• مدت کارکرد در حالت Relay Station: حدود ۴ ساعت.

• مدت کارکرد در حالت Rover Station: حدود ۱۰ ساعت.

• درگاه تغذیه: USB Type-C با پشتیبانی از USB PD 3.0 و ولتاژ خروجی آداپتور ۹ تا ۱۵ ولت.

زمان‌های کارکرد اعلام‌شده تقریبی هستند و با توجه به دمای محیط، وضعیت باتری، تنظیمات دستگاه و استفاده از قابلیت گرمایش می‌توانند تغییر کنند.

🛡️ بدنه مقاوم برای عملیات میدانی

D-RTK 3 برای استفاده در محیط‌های کاری حرفه‌ای طراحی شده است و از استاندارد محافظتی IP67 برخوردار است. این سطح از حفاظت، در صورت نصب صحیح پوشش‌های درگاه‌ها، مقاومت دستگاه را در برابر نفوذ گردوغبار و آب در شرایط تعریف‌شده افزایش می‌دهد.

• استاندارد محافظتی: IP67 برای دستگاه.

• دمای کاری: از منفی ۲۰ تا مثبت ۵۵ درجه سانتی‌گراد.

• حداکثر ارتفاع کاری اعلام‌شده: ۶۰۰۰ متر.

• مقاومت در برابر سقوط: آزمایش سقوط از ارتفاع ۲ متر همراه با میله.

• وزن تقریبی: ۱.۲۶ کیلوگرم.

📏 مشخصات فنی DJI D-RTK 3 Multifunctional Station

• نام محصول: DJI D-RTK 3 Multifunctional Station
• نوع محصول: ایستگاه چندمنظوره GNSS و RTK
• حالت‌های کاری: Base Station، Relay Station و Rover Station
• سیستم‌های ماهواره‌ای: GPS، BeiDou، Galileo، GLONASS، QZSS و L-Band
• سیستم انتقال تصویر: O4 Enterprise
• آنتن: چهار آنتن جهت‌دار OcuSync 4
• بلوتوث: Bluetooth 5.1
• دقت RTK در برداشت ثابت: افقی ۰.۸ سانتی‌متر + ۱ ppm؛ عمودی ۱.۵ سانتی‌متر + ۱ ppm
• محدوده اندازه‌گیری مایل: ۰ تا ۶۰ درجه
• باتری: لیتیوم‌پلیمری، ۶۵۰۰ میلی‌آمپر ساعت
• انرژی باتری: ۴۶.۸ وات‌ساعت
• درگاه تغذیه: USB Type-C
• درجه حفاظت: IP67
• دمای کاری: منفی ۲۰ تا مثبت ۵۵ درجه سانتی‌گراد
• حداکثر ارتفاع کاری: ۶۰۰۰ متر
• ابعاد اعلام‌شده: قطر ۱۶۳ × ۸۹ میلی‌متر، بدون آنتن‌های جهت‌دار
• وزن: حدود ۱.۲۶ کیلوگرم

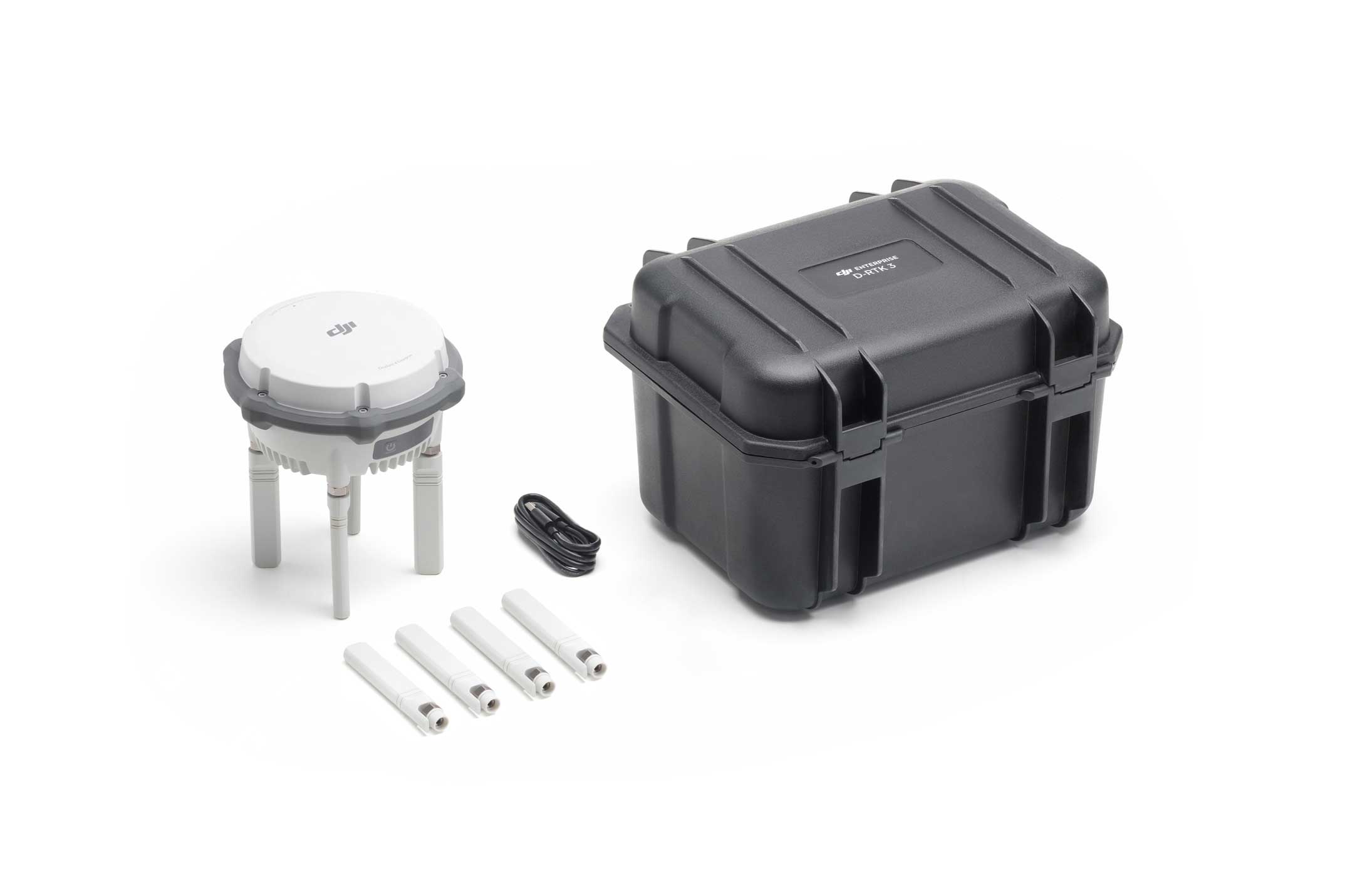

• محتویات بسته: یک دستگاه D-RTK 3 Multifunctional Station، چهار آنتن جهت‌دار OcuSync یدکی و یک کابل USB-A به USB-C
