گیمبال Ronin RS 4 می‌لرزد یا موتور داغ می‌کند؛ بالانس سه محور و Auto Tune را درست انجام دهیم
سؤال واقعی کاربر
روی گیمبال، دوربین ظاهراً صاف ایستاده است اما هنگام چرخش محور Roll می‌لرزد یا موتور Tilt بعد از چند دقیقه داغ می‌شود. در بسیاری از مواقع مشکل از نبود بالانس مکانیکی دقیق است؛ افزایش قدرت موتور قبل از اصلاح آن می‌تواند وضعیت را بدتر کند.
چرا تراز ظاهری کافی نیست؟
بالانس صحیح یعنی مجموعه دوربین و لنز در موقعیت‌های مختلف هر محور بدون نیاز به فشار دائمی موتور تمایل شدید به افتادن نداشته باشد. ممکن است دوربین در وضعیت روبه‌رو کاملاً صاف باشد ولی وقتی محور Tilt را به بالا می‌برید جلو بیفتد؛ این یعنی مرکز جرم نسبت به محور درست تنظیم نشده است. بالانس باید با تمام لوازم واقعی پروژه شامل فیلتر، باتری، صفحه اتصال و کابل انجام شود. افزودن مانیتور یا تعویض لنز بعد از بالانس می‌تواند آن را بر هم بزند. پیش از شروع تنظیم موتور، محورهای گیمبال را به ترتیب توصیه‌شده سازنده از نظر تعادل مکانیکی بررسی کنید.
پروتکل چهارمرحله‌ای بالانس دوربین
ابتدا دوربین را با صفحه Quick Release درست و محکم نصب کنید؛ شل بودن صفحه می‌تواند لرزش شبیه موتور ایجاد کند. سپس Tilt را از نظر تعادل جلو و عقب و بالا و پایین تنظیم کنید. بعد محور Roll را به‌گونه‌ای تنظیم کنید که دوربین به یک سمت نیفتد و در نهایت تعادل Pan را در جهت‌های مختلف بررسی کنید. ترتیب و روش دقیق با مدل گیمبال تفاوت دارد؛ از راهنمای RS 4 استفاده کنید. هنگام تنظیم، موتور را خاموش و قفل محورهای غیرمرتبط را طبق دستور استفاده کنید. بالانس نهایی را در چند وضعیت مختلف آزمایش کنید، نه فقط روی میز در یک زاویه.
Auto Tune چه کاری می‌کند و چه کاری نمی‌کند؟
Auto Tune پس از بالانس مکانیکی، پارامترهای موتور را برای بار موجود تنظیم می‌کند. این ابزار نمی‌تواند لنزی را که از نظر جرم یا فاصله از محور نامتعادل است به شکل جادویی اصلاح کند. اگر با افزایش Stiffness لرزش بیشتر شود، قرار نیست همیشه توان بالاتر بهتر باشد. DJI برای RS 4 امکان اجرای Auto Tune از طریق میان‌بر و رابط دستگاه را توضیح داده است. ابتدا دوربین را در وضعیت آماده ضبط و گیمبال را روی سطح ایمن قرار دهید و فرآیند رسمی را اجرا کنید. پس از آن با حرکت آهسته و سپس حرکت معمول پروژه، رفتار هر محور را بررسی کنید.
داغ‌شدن موتور یک علامت مهم است
موتوری که بیش از حد گرم می‌شود ممکن است در حال جبران بالانس نامناسب یا تنظیم سختی بیش‌ازحد باشد. البته خرابی سخت‌افزاری نیز امکان دارد و تشخیص قطعی تنها با دما ممکن نیست. در راهنمای رسمی DJI برای موتور داغ، ابتدا بالانس و Auto Check، سپس تنظیم مجدد و در نهایت مراجعه به پشتیبانی توصیه شده است. اگر گیمبال بوی غیرعادی می‌دهد یا موتور قفل می‌کند، استفاده را متوقف کنید. تعویض تصادفی باتری یا چندین بار کالیبراسیون بدون رفع بار مکانیکی، علت اصلی را مشخص نمی‌کند. پیش از هر تست اطمینان پیدا کنید کابل‌ها مانع چرخش نیستند.
کابل HDMI و فوکوس‌موتور می‌توانند بالانس را خراب کنند

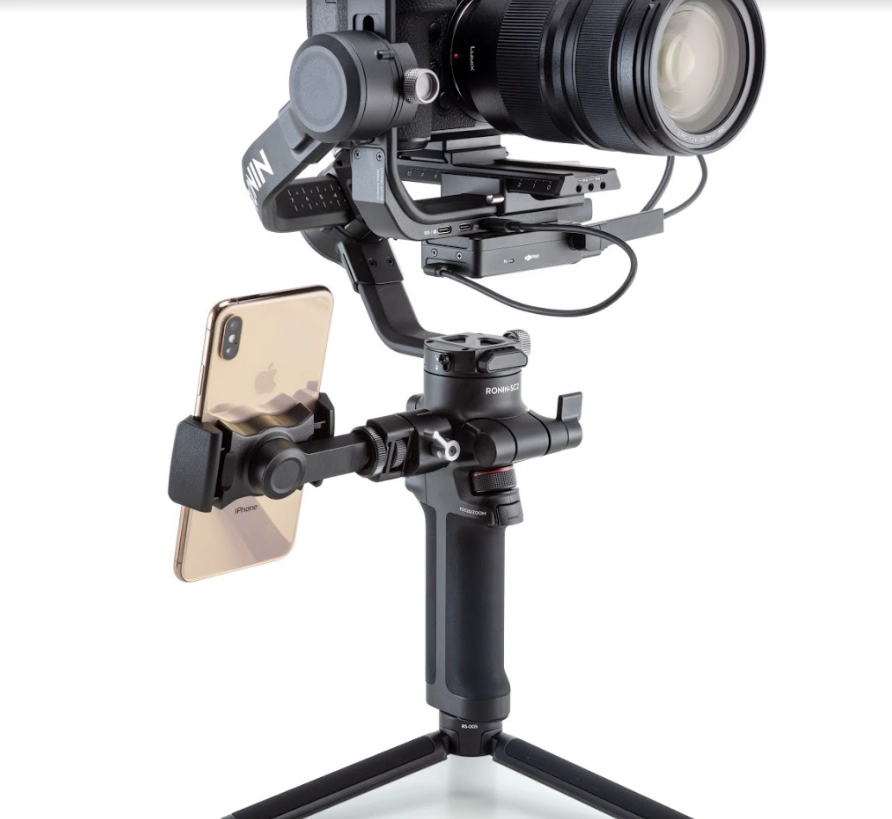

کابلی که از دوربین به مانیتور می‌رود اگر هنگام چرخش کشیده شود، نیروی جانبی به محور وارد می‌کند. این نیرو ممکن است در حالت سکون دیده نشود ولی هنگام حرکت لرزش یا توقف ایجاد کند. موتور فوکوس، کابل کنترل و هولدر گوشی نیز روی مرکز جرم اثر دارند. تمام لوازم را در وضعیت واقعی ضبط نصب کرده و سپس بالانس کنید. مسیر کابل را طوری قرار دهید که در تمام دامنه حرکتی گیمبال آزادی کافی داشته باشد و به محور یا لنز گیر نکند. حتی یک کابل HDMI ضخیم می‌تواند تنظیم دقیق محور کوچک را بی‌اثر کند. استفاده از کابل نرم و مهار مناسب کمک‌کننده است.
تفاوت حالت‌های PF، PTF و FPV با خرابی موتور
گاهی حرکت ناخواسته دوربین ناشی از انتخاب حالت اشتباه گیمبال است نه ناپایداری سخت‌افزار. در PF محور Pan همراه حرکت دست تغییر می‌کند، در PTF رفتار Tilt نیز متفاوت است و در FPV حرکت دوربین می‌تواند حس آزادانه‌تری داشته باشد. اگر فیلم‌بردار انتظار دارد افق کاملاً ثابت بماند ولی حالت FPV فعال است، نتیجه غیرمنتظره به نظر می‌رسد. پیش از عیب‌یابی موتور، حالت فعلی و تنظیم سرعت Follow را بررسی کنید. کنترلر و گیمبال را مطابق سناریوی تصویربرداری تنظیم کنید و نتیجه را با یک حرکت آرام تست کنید. تغییر حالت از راه میان‌بر را هم به اپراتور یادآوری کنید.
چه زمانی مدل قوی‌تر لازم است؟
اگر مجموعه دوربین، لنز، باتری و مانیتور نزدیک سقف بار مجاز است یا از نظر ابعاد به محور برخورد می‌کند، احتمالاً به گیمبال با فضای نصب و ظرفیت مناسب‌تر نیاز دارید. اما خرید مدل بزرگ‌تر پیش از اصلاح بالانس ممکن است همان اشتباه را تکرار کند. برای انتخاب RS 4 یا RS 4 Pro باید جرم کامل، شکل لنز، نیاز به فوکوس‌موتور و نوع حرکت را در نظر گرفت. بار اعلام‌شده در مشخصات تحت شرایط آزمون تعیین شده و قابلیت بالانس هندسی هر ترکیب را تضمین نمی‌کند. خرید حرفه‌ای زمانی درست است که دوربین با همه لوازمش روی همان مدل آزمایش شود.
جدول مقایسه و عیب‌یابی
| نشانه | احتمال | بررسی |
|---|---|---|
| لرزش محور در سکون | بالانس یا Stiffness | بالانس و Auto Tune |
| موتور داغ | بار نامتعادل | Auto Check و توقف |
| لرزش فقط با کابل | کشش کابل | مهار و مسیر آزاد |
| حرکت غیرمنتظره دوربین | حالت Follow | PF/PTF/FPV |
پرسش‌های پرتکرار
Auto Tune جای بالانس را می‌گیرد؟
خیر؛ ابتدا تعادل مکانیکی باید درست باشد.
موتور گرم همیشه خراب است؟
خیر؛ بالانس و تنظیم نادرست نیز مطرح است، ولی گرمای غیرعادی باید بررسی شود.
هر بار لنز عوض شود باید دوباره بالانس کنم؟
در بسیاری از ترکیب‌ها بله؛ تغییر مرکز جرم اهمیت دارد.
منابع معتبر این راهنما
نتایج به مدل دقیق، نسخه میان‌افزار و شرایط استفاده وابسته‌اند؛ پیشنهاد خرید و عیب‌یابی جای بررسی تخصصی دستگاه آسیب‌دیده را نمی‌گیرد.
